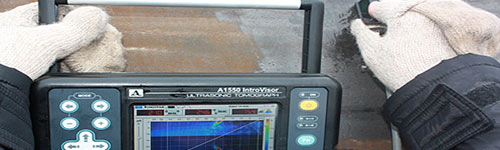

全新一代超声断层扫描系统-相控阵的下一代产品!

最新一代便携式泛用型取样式超声相控阵
(Sampling Phased Array)检测系统

这是一款轻便、操作简单的相控阵超声检测设备。不仅检测速度快、操作方便同时能够准确检测出缺陷,此系统是基于取样式(Sampling)或称数位式(Digital)超声相控阵(Sampling Phased Array)原理与合成孔径聚焦技术(SAFT)的相控阵检测系统,具有高分辨的层析成像技术来显示被测物内部结构,因此可以对缺陷进行量化分析。

系统基于革命性技术“数字聚焦矩阵”(Digital Focus Array®)原理,是一种泛用型超声层析式检测系统。

  • 便携式SPA系统是一种手动超声层析检测系统,可对被测物内部结构进行截面剖视高分辨成像显示。检测软件对被测物内部的真实几何形状列入计算来重构超声成像,这个功能相对于传统超声探伤设备能达到简化了对超声检测结果的分析工作。
  • 系统探头采用特殊的间距式相控阵排布,使相控阵探头与传统超声探头尺寸大小类似。而以数字声场控制技术和快速的大面积的成像技术,可以取代了很多使用传统超声探头所做的检测。
  • SPA系统的层析成像功能采用“数字聚焦矩阵”(Digital Focus Array®)技术原理,这项技术可以通过对探头相控阵上每一个相控阵单元的方向性讯号模式,而能实现超声场对于被测断层上的每一点皆进行数字聚焦。此技术因此不仅加快检测速度,而且具有较高的空间分辨率,和提高了检测的灵敏度。
  • SPA系统的层析成像技术更可以透过方便的检测成像纪录,而能对金属、塑料和复合材料进行高检测效率与快速的缺陷检测。

系统特点(Special Features)

  • 能以数字聚焦快速的二维扫描检测区域和能实时观测不同深度截面剖视图的超声图像;
  • 设备体积轻巧,操作简单;
  • 大屏幕彩色显示截面剖视图、坐标和超声幅值;
  • 操作极友善,用户接口上采用简单直观的“hot‐key”(热键)按键说明快速进入主菜单功能设置和“initiation of the operator”(操作启动)按键实现快速进入操作,也易于操作;
  • 可快速更换电池;
  • 独立的内存供电;
  • 以USB接口链接个人计算机。

探头类型(Types of Transducer Array)

针对不同的检测应用,设计出不同间距的相控阵探头与系统搭配,两种基本常用的相控阵探头配置如下:
1、相控阵纵波探头:16 个单元(element),中心频率:4MHz,角度范围:±50°
应用领域:金属和塑料材料的检测
2、相控阵横波探头:16 个单元(element),中心频率:4MHz,角度范围:35°-85°

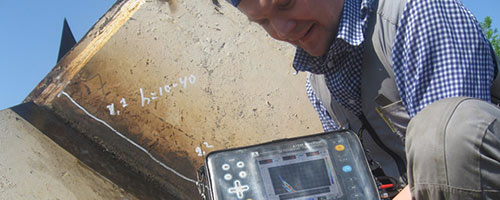

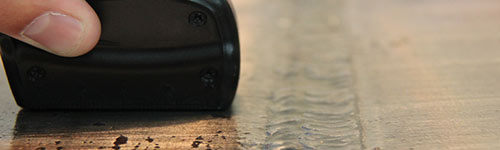

应用领域:焊缝的超声检测(包括奥氏体不锈钢),这个探头的不同之处在于它不需要契块就能产生横波。

产品优势(Advantages)

  • 清楚与高分辨率的呈现倍侧分区图像
  • 不同超声模式应用: 横波模式(适用于焊缝检测) 纵波模式(适用于母材检测)
  • 采用“数字聚焦矩阵”技术提高检测的灵敏度和分辨率;
  • 可以对缺陷的实际尺寸进行量化测量;
  • 高效率与快速的检测;
  • 系统具有采用“超声层析成像”(截面剖视图)的功能,也具有传统超声探伤A扫功能;

功能特点(Functional features)1550-5

  • 在截面剖视图上的每一点都可以显示测量的回波信号幅值高度和对应坐标;
  • 可以自由调整对应于探头的超声图像的显示区域和大小尺度;
  • 只需要输入被测物的厚度就可以自动计算考虑被测物的几何形状影响;
  • 采用两个可自由参数调整的二维缺陷门限(gate);
  • 可快速调整层析图像对比;
  • 图像颜色/亮度比可选;
  • 可以对仪器检测参数储存和选择加载;
  • 可以对检测图像储存;
  • 可以将检测结果数据传入计算机做进一步使用。
操作模式(Operating Modes)
  • 设置模式 (Set‐Up Mode)
    这种模式用来设置设备检测参数,记录和加载检测参数。
  • 断层成像模式(Tomograph Mode)

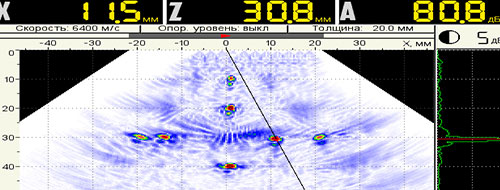

    这种模式可以对相控阵探头进行超声数据采集,并且对数据进行截面剖析图的实时观测。在以层析模式显示被测构件的同时,屏幕上还显示相关测量参数值,比如缺陷门限、光标、位置坐标和幅值等。
    发现于截面剖析视图中的呈现的异常后,在经过对真实样块缺陷大小做灵敏度校正后,系统还可以根据截面剖析视图的超声数据进行的异常处大小的量化评估。
  • 探伤模式(Flaw Detector Mode)
    在这种模式下,设备的操作可以和传统的超声探伤仪一样,可以采用标准直束探头和斜束探头,超声信号以A 扫描的形式在屏幕上显示,在数据处理过程中,SPA系统同样具有所有现代数字超声探伤的功能(内置DGS曲线、距离振幅曲线DAC、缺陷门限(gate)、各种形状的超声脉冲等)。在这种模式中,SPA系统结合了两种生设备的功能:工业的超声层析成像系统和传统常规超声探伤系统,使其在超声检测中成为了可靠、有效和应用广泛的无损检测工具。虽然这是一快速的手动检测设备,但是它同样可以用于机械化和自动化检测中。SPA 系统也可以根据客户需求定制客制化功能,以达到特殊的检测需求。
技术规格表
项目参数
通道数16
超声层析图像画素256 x 256
截面剖析视图分辨率(mm)0.1‐2.0
操作频率(MHz)1.0; 1.25; 1.5; 1.8; 2.0;
2.25; 2.5; 3.0; 3.5; 4.0;
5.0; 6.0; 7.5; 8.0; 10.0
声速范围(m/s)1,000‐9 ,999
输入放大器可调范围(dB)0‐80
输入放大器调整增量(dB)1;6;10
屏幕材质TFT
屏幕分辨率(画素)640 x 480
供电方式电池
供电额定电压(V)11.2V
正常环境下电池持续工作时间(小时)≥8
主机尺寸(mm)258 x 164 x 110mm
重量(kg)≤1.9
操作温度(℃)‐10 ~+55

全新一代超声断层扫描系统与传统相控阵产品的技术对比

Warning:以下技术对比信息是单纯的技术对比,我们没有明确的指出我们的对比对象。如果您认为我们的对比信息损害了您的合法权益,请与我们联系,我们会对此信息做出相应调整。

侧面:ø1.5 mm双孔测试板对比

db1

侧面:ø1.5 mm多孔,不同深度测试板对比

db2

不同孔径测试板对比:ø5mm、ø4.2mm、ø3.6mm、ø3mm、ø2.3mm、ø1.8mm

db3

重叠多孔对比测试:ø0.5mm

db4

侧面:三孔和裂纹对比测试 ø1.5mm,裂缝高度10mm测试板

db5
