环监行业应急监测系统解决方案

项目简介

一、环监行业应急监测需求
环境监测的过程一般为接受任务，现场调查和收集资料，监测计划设计，优化布点，样品采集，样品运输和保存，样品的预处理，分析测试，数据处理，综合评价等。对于突发性环境污染事故而言，其特点不同于一般的环境污染，通常是污染物没有预知的排放方式和排放途径，形式的多样性、发生的突然性、危害的严重性、处理处置的艰巨性，往往给人民生命和国家财产造成重大损失。各级政府及环境保护部门已把建立和完善环境安全应急事故处理预案列为重要工作来落实，环境应急监测也面临更高的要求。
在实际的应急监测工作中，如何提高现场监测数据的及时反馈、记录与分析效率，对于出现环境应急监测任务，需要对多方数据进行监测时，如何建立一套平台，将各级监测信息统一打包呈现，如何提高指挥部署的响应时间以及在最大限度上保障现场监测人员的生命安全，成为各级环监部门亟待解决问题。
二、RDK环监应急监测系统介绍
美国华瑞公司针对环监行业对应急监测的多样性需求，提出了一系列灵活配置的系统解决方案，包括RDK系统、TREview软件平台、突发危险化学品事件管理综合系统（Safer）软件等。

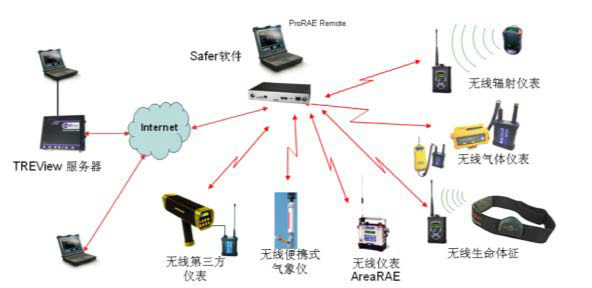

RDK环监应急监测系统能够将应急现场的便携式设备（无线辐射仪表、无线气体仪表、无线生命体征带、无线仪表AreaRAE、无线便携式气象仪、无线第三方仪表等）多方数据进行打包，通过TREgate智能网关的GPRS模块上传至后方服务器。
a.利用公网传输，后方总指挥调度人员可通过Internet访问TREview平台，了解事故现场的气体信息、气象信息、辐射信息、现场视频信息、GPS信息、监测人员的生命体征信息及其它第三方数据信息等。
b.后方专家可结合突发危险化学品事件管理综合系统（Safer）软件，为决策层提供实时的数据支持以及智力支持。Safer软件中的复杂的数学模型与气象信息和事故数据(化学品物化特性、泄漏情景、地形等)，可以预测出区域内和周边地区受到毒气云、火灾和爆炸的影响，能够快速准确的获知事故地点位置、泄露气体类型、泄露速率以及泄露可能影响的范围和程度。专家再结合自身专业知识和经验，通过讨论，得出更快速、更科学的决策。
c.现场监测指挥人员可通过本地电脑ProRAE Remote软件了解实时数据，可根据不断变化的情况灵活布点监控。
三、RDK环监应急监测系统特点
可检测多种危害源：现场连续检测氧气，可燃气，挥发性有机化合物，一氧化碳、硫化氢、氯气、氨气等多种有毒有害气体及放射性射线。
无线远程监控：专属频段，远距离通讯距离达30KM。
GPS卫星定位:具有GPS定位功能，可以在GIS地图系统上显示各监测点的地理信息
便携、灵活：现场5分钟即可完成系统搭建并进行实时监控和远程传输
安全性：军品级产品安全可靠：防爆设计本质安全、防护等级IP55，防水防尘。
扩展性和开放性：能够适应不断增加的业务需求
可预测性和实用性：预测出危险气体扩散趋势、范围及影响程度
TREview系统特点:
a. 一体化设计
TREview是为放射源在线监控系统量身打造的全新系统，它结合WEBGIS平台，实现放射源远程监控（剂量率、视频、GPS定位）、放射源基本信息管理、综合信息查询、统计分析、预警及相关日常报表等功能，供监管部门、上级管理部门以及企业使用。系统总体上体现了多种监测因子的综合一体化分析、有机融合的设计思想，系统的扩展性、灵活性得到充分体现。
b. B/S多层分布式架构
放射源远程剂量监控系统，GIS平台以及视频监控都统一融合Web下，后台数据统一建模，各模块实现联动。无须在不同软件平台上切换监控。
由于采用B/S与C/S多层混合结构，产品代码全部放于服务器上，只有服务器管理人员才能更改代码。客户端的代码是动态地下载到客户端的，动态下载意味着谁也无法在客户端修改客户端的运行代码。另外由于只有运行在服务器上的代码才可以访问数据库，客户端不能直接访问，这样可以保证服务器安全。
授权用户在任何时间任何地点通过浏览器就可以登录系统，无须在客户端安装和维护任何软件。这样可以很方便的实现监控数据发布和共享。
c. 系统的开放性和标准化
基于.NET技术和面向服务架构（SOA），系统将各种监测数据、统计数据、报警设置等封装成标准Web Service接口，供第三方业务系统集成整合。
系统数据库设计遵循《环境数据库设计与运行管理规范》（HJ/T 419-2007），将环保局内各业务数据与监测数据及其它类型的所有数据均按照标准整合起来，实现数据的统一存贮、管理、辅助决策分析等。通讯服务子系统支持《污染源在线自动监测（监控）系统数据传输标准》（HJ/T 212-2005），对标准化协议的现场数据采集器充分兼容。

d. 系统的模块化
系统设计在数据层、管理层与应用层之间建立良好的运行机制，应用系统通
过统一的数据平台进行开发。在线监测子系统，视频监控子系统及WEBGIS的可视化界面以及方便灵活的参数设定修改体系，使目标系统容易维护而且容易定制。

五、RDK应急监测系统案例
系统应用背景：2010年7月16日18时许，大连新港附近中石油的一条输油管道发生爆炸起火，火场先后发生6次爆炸。原因是货轮在卸油的过程当中，操作不当。事故发生后，社会各界纷纷组织力量清除污染原油。华瑞科力恒也在第一时间组织专家赶赴现场，帮助环监部门对污染情况进行评估。
由于先前大连环境监测站只配备了个别检测仪器而没有一套针对应急事故的系统解决方案，在事故发生后，站领导电话不断，监测人员纷纷反应各种情况，很多信息数据不能及时到位，这也对应急工作决策带来诸多不便，应急小组也很难根据所掌控的情况做出进一步的决策；事故发生后，各级工作人员还要向上级频繁汇报目前监测数据情况
，而且难以做到实时交流，这也无形中增加了各级的行政开销，滞后
了信息畅通的时效性。

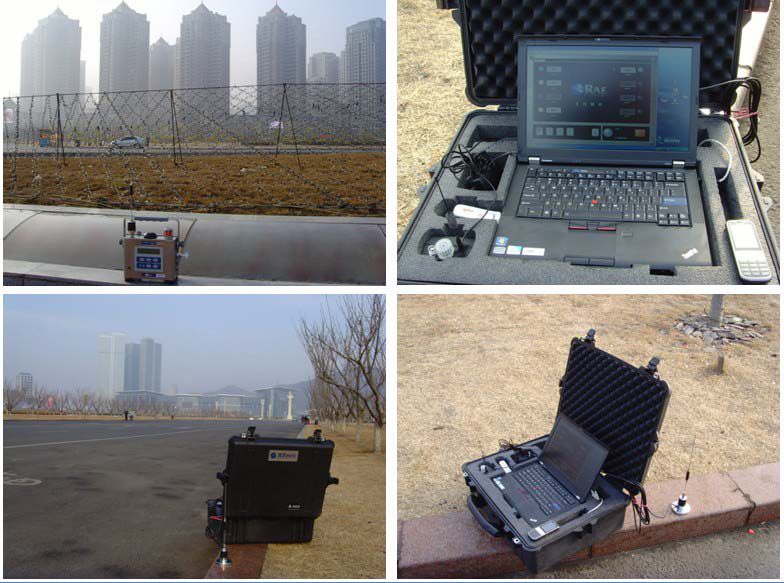

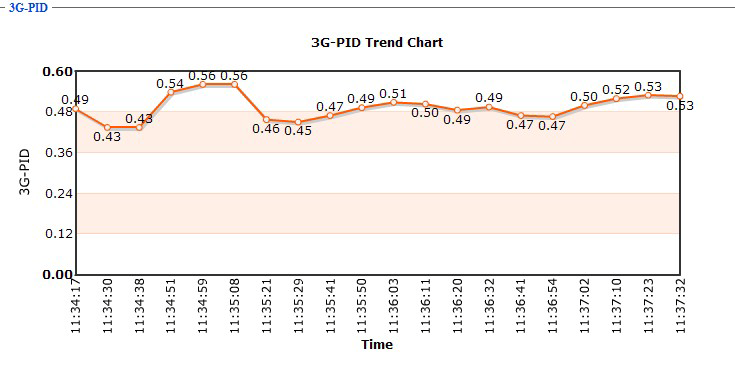

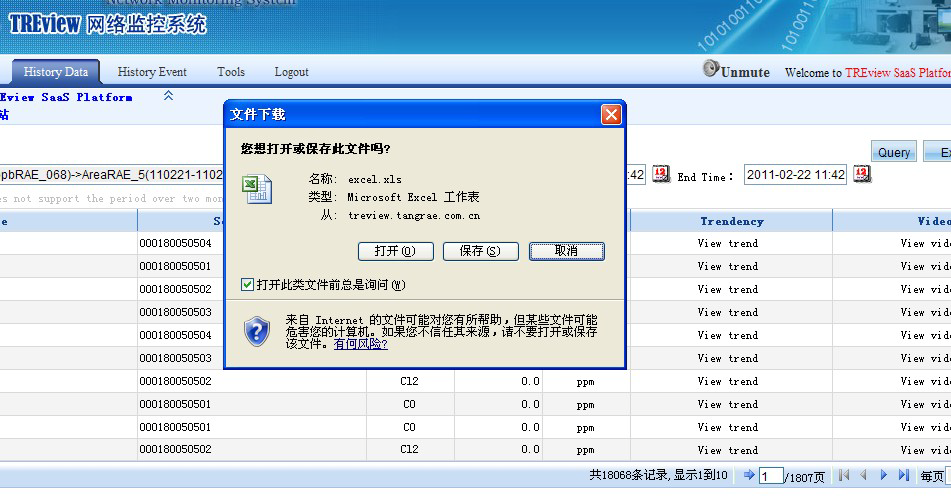

RDK的成功应用彻底改变了这一现状。通过现场演示，前端的监控软件Pro RAE Remote实时记录下现场环境中的各种气体值、辐射值、生命体征值，并将数据打包通过TREgate的GPRS模块上传至TREview服务器。任何一台授权访问电脑都可以利用Internet实时查看现场信息，涵盖当前气体值、辐射值、生命体征值、气体浓度变化曲线、现场视频、报警记录等；如遇超过预设报警上下限时，远程访问电脑也会有语音报警提示。大连环境监测中心站领导经过讨论一致认为，利用RDK系统功能应对突发环境应急事件的快速监控及数据分析具有重要的意义，并于2010年12月2日正式签订了购买合同。

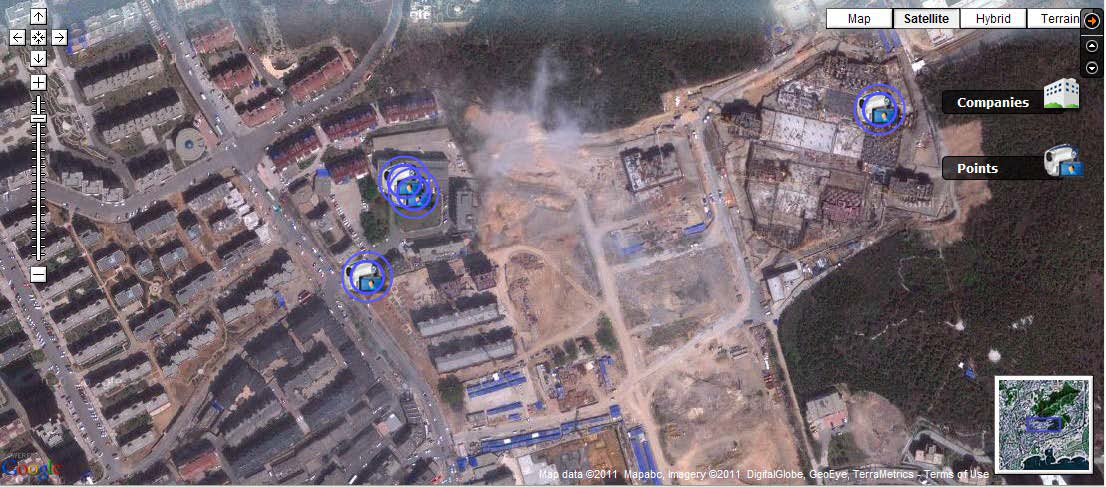

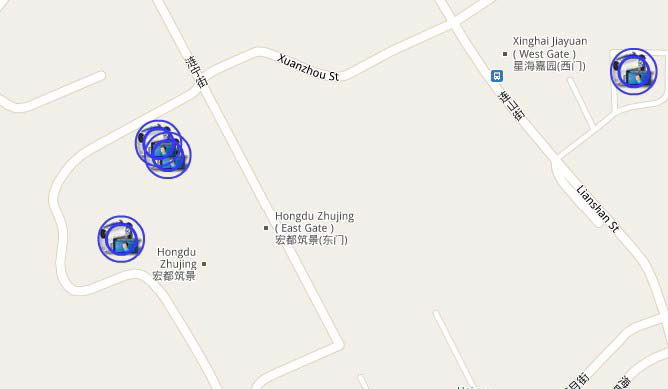

大连环境监测站一期项目运作形式为：RDK+ppbRAE3000+TREview平台。通过调试大连订单产品与TangRAE开发的TREview平台配合，达到了预先期望的测试效果。仪器所处的GPS位置可以在TREview平台软件上清晰的看到，并且会随着新的数据刷新位移。GPS数据可同时在地图及卫星图中同步标记。见下图：
